一、概述

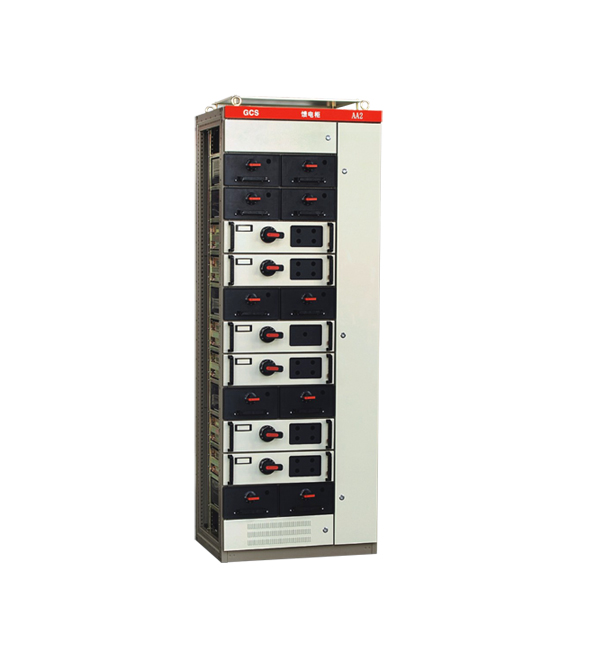

GCS标准型抽出式开关柜适用于三相交流频率为50Hz，额定工作电压为400V，额定电流为4000A及以下的发、供电系统中、作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，产品符合GB7251.1、GB/T23359、JB/T9661等相关标准。

二、结构特点

1.框架采用KS型材，主构架上安装模数为E=20mm和100mm的Φ9.2mm 的安装孔，使得框架组装灵活方便；

2.开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；

3.水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施；

4.电缆隔室的设计使电缆上、下进出均十分方便；

5.抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。单元回路额定电流在400A及以下；

6.抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用；

7.柜体的防护等级为IP30-IP40，还可以按用户需要选用。
