一、概述

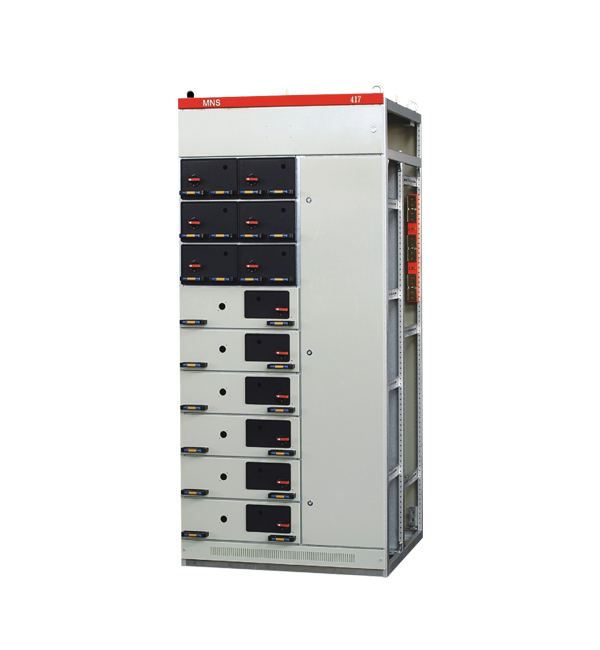

MNS标准型低压抽出式开关柜，适用于交流50（60）Hz，额定工作电压660V及以下的系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。除一般陆用外，经过特殊处理后还可用于海上石油钻采平台和核电站中。符合GB7251.1、GB/T23359、JB/T9661等相关标准。

二、结构说明

柜体基本框架为C型材组合式结构，柜架的全部结构件都经过镀锌处理或敷铝锌板制作。通过自攻锁紧螺钉紧固互相连接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架，以及母线、功能单元等零部件，组装成一台完整的装置，内零部件尺寸、隔室尺寸，全部按模数化（模数单位E=25mm）配置。抽屉单元采用高强度阻燃型工程塑料组件，有效地加强了防护安全性能，抽屉单元具有体积小、功能强、互换性高、更换维修方便、接触可靠等特点。柜体可采用侧出线，也可采用后出线方式。垂直通道采用半块功能板方式，便于维护且降低了成本。柜体防护等级IP3X-4X。

三、抽屉类型

抽屉类型分四种标准尺寸，都是以8E（200mm）高度为基准，它们分别为8E/4、8E/2、8E、16E和24E。 单元回路额定电流400A及以下。其中8E/4和8E/2两种抽屉的结构是用阻燃型塑料和铝合金型材组成。四种抽屉单元可在一个柜体中作单一组装，也可作混合组装，功能单元隔离总高度为72E（1800mm）。
