一、概述

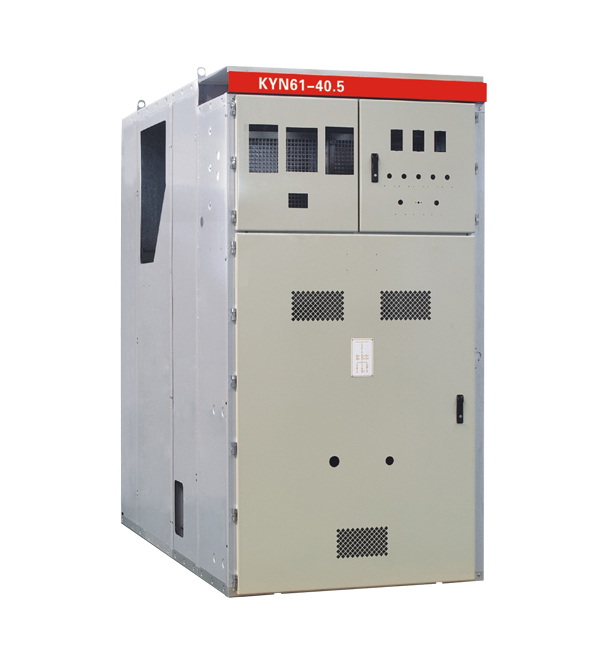

KYN61-40.5型开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，并具有对电路实行控制、保护和监测等功能。产品符合GB3906等相关标准。

二、结构说明

整体由柜体和可抽出部分（手车）组成，柜体结构均采用敷铝锌钢板或镀锌板用螺栓联接而成，开关柜分隔为断路器室、母线室、电缆室和仪表室，所有金属构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置10×60mm²的接地母线。

三、主要特点

1.柜体结构采用组装式，断路器采用手车中置式结构、体积缩小；

2.可选配：本公司真空断路器VW1-40.5、厦门华电真空断路器VEP-40.5，同类断路器具有互换性；

3.配备专用可升降式转运车，转运车与柜体定位准确、锁定可靠；

4.主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”联锁功能；

5.所有的操作均可在柜门关闭状态下进行，保障操作人员的安全；

6.电缆室空间充裕，可连接多根电缆，并可架空出线；

7.外壳防护等级为IP3X，手车室门打开及各隔室间防护等级为IP2X；

8.材质可选用镀锌板或敷铝锌板制作。
